🏠우리 집 전기 조절? 가정용 분전함 역할과 메인/배선 차단기&다운 시 대처

독자님들 안녕하세요? 🍎Macultist입니다! 갑자기 집안의 모든 불이 꺼지고 전기가 나가 당황했던 경험, 한 번쯤 있으실 겁니다. 그럴 때 우리는 습관처럼 현관이나 다용도실에 있는 두꺼비집을 찾아갑니다. 예전에는 검은색 커버에 퓨즈가 들어있어 두꺼비집이라 불렸지만, 요즘은 분전함 또는 배전반이라고 부르는 이 상자가 바로 우리 집의 모든 전기를 총괄하는 심장부입니다. 이번 포스팅에서는 이 가정용 두꺼비집, 즉 분전함이 어떤 원리로 우리 집 전기를 안전하게 지켜주는지, 그 안에 빼곡히 들어찬 메인 차단기와 배선 차단기는 각각 어떤 역할과 차이가 있는지, 그리고 갑자기 차단기가 내려갔을 때 확인하고 대처하는 순서까지 자세히 알아보겠습니다.

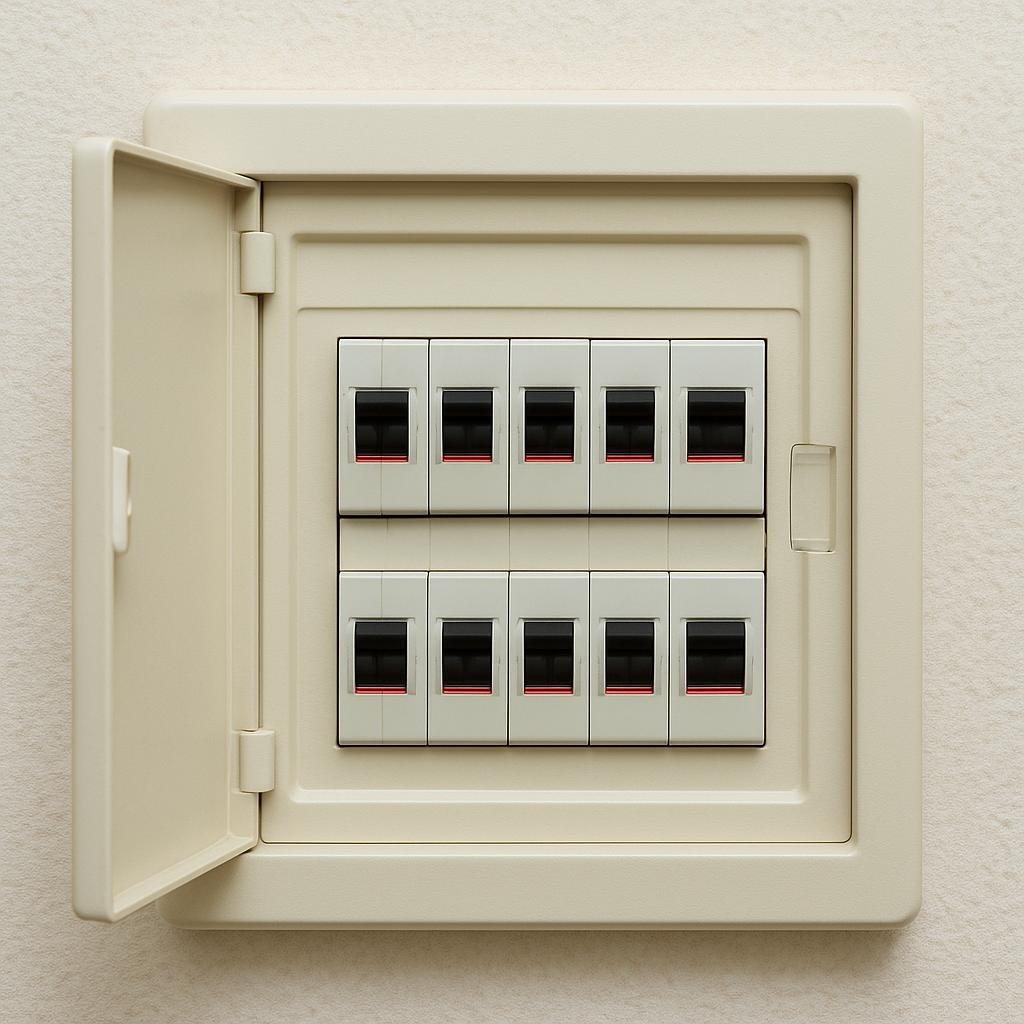

두꺼비집이라 불리는 분전함의 역할

분전함은 발전소와 변전소를 거쳐 우리 집 대문 앞까지 도착한 강한 전력을 각 방과 주방, 거실 등 용도에 맞게 '안전하게 분배(分電)'하는 중추적인 역할을 수행합니다. 공학적으로 볼 때 분전함은 외부의 '간선'과 집안 내부의 '분기 회로'를 연결하는 인터페이스이자, 전체 시스템의 과부하를 감시하는 '중앙 감제 센터'와 같습니다. 만약 분전함이라는 장치가 없다면, 외부에서 유입되는 수십 암페어의 전류가 아무런 제어 장치 없이 집안 전체 배선에 직결될 것입니다. 이 상태에서 누군가 낡은 전선을 건드려 감전되거나, 문어발식 콘센트 사용으로 인해 전선이 견딜 수 있는 '허용 전류'를 초과하게 되면 전선 피복이 순식간에 녹아내리며 화재로 이어지게 됩니다. 분전함은 이러한 극한 상황을 방지하기 위해 각 회로마다 '전자기적 혹은 열동식 센서'를 배치하여, 전류의 흐름이 정상 범위를 벗어나는 순간 0.03초 이내에 스위치를 떨어뜨려 전기를 차단합니다. 즉, 분전함은 보이지 않는 전기의 위협으로부터 우리의 생명과 가전제품을 보호하는 '물리적 방화벽'이자, 사고 발생 시 피해 범위를 최소화하기 위해 스스로를 희생하여 회로를 고립시키는 고도의 안전 공학적 산물입니다. 따라서 분전함 내부의 차단기 용량과 배선 상태를 정확히 관리하는 것은 가정 내 소방 안전의 가장 기본적이면서도 중요한 실천이라고 할 수 있습니다.

메인 차단기와 배선 차단기의 차이

분전함의 내부를 들여다보면 여러 개의 차단기가 직렬과 병렬로 복합적인 계통을 형성하고 있습니다. 가장 왼쪽에 위치한 '메인 차단기(주 차단기)'는 집 전체로 들어오는 전기의 총량을 감시하는 '총괄 관리자'입니다. 주로 '누전 차단기(ELB)'가 이 자리에 배치되는데, 이는 나가는 전류와 들어오는 전류의 미세한 차이를 비교하여 15~30mA 수준의 아주 미미한 '누전'만 발생해도 전체 전원을 차단하는 고성능 감지 능력을 갖추고 있습니다. 반면, 메인 차단기 오른쪽에 나란히 배열된 작은 규모의 '배선 차단기(서브 차단기, MCB)'들은 각 구역으로 뻗어 나가는 '지류'를 담당합니다. 배선 차단기의 주된 임무는 누전 감지보다는 '과전류'와 '단락(합선)' 사고로부터 해당 선로를 보호하는 것입니다. 예를 들어 주방에서 고출력 가전제품을 동시에 사용하여 과부하가 걸리면, 메인 차단기가 떨어져 집 전체가 정전되는 것이 아니라 해당 주방용 배선 차단기만 내려가도록 설계되어 있습니다. 이를 공학적으로 '차단 협조(Coordination)'라고 부르며, 문제가 발생한 특정 지점만 국부적으로 차단하여 나머지 공간의 전기 사용을 유지하고 사고 지점을 쉽게 찾을 수 있도록 돕는 시스템입니다. 즉, 메인 차단기는 '인명 보호'와 '누전 화재 예방'에 주력하는 광범위한 파수꾼이며, 배선 차단기는 '배선 과열 방지'와 '기기 손상 방지'를 위해 각 구역을 정밀하게 관리하는 전용 수호자라는 점에서 명확한 공학적 차이를 보입니다.

차단기가 내려갔을 때 확인 및 대처 순서

갑작스러운 정전으로 차단기가 내려갔을 때, 가장 먼저 수행해야 할 공학적 진단은 '어떤 성격의 차단기가 내려갔는가'를 파악하는 것입니다. 만약 특정 '배선 차단기' 하나만 내려갔다면, 이는 해당 회로에 연결된 가전제품들의 소비 전력 합계가 차단기의 '정격 전류'를 초과한 '과부하 상태'이거나, 특정 기기의 내부 회로가 타버린 '단락 사고'일 가능성이 90퍼센트 이상입니다. 이럴 때는 해당 구역에 꽂힌 플러그를 모두 뽑은 뒤 차단기를 다시 올리고, 기기를 하나씩 다시 연결하며 문제를 일으키는 범인을 찾아내야 합니다. 그러나 만약 '메인 차단기'가 내려갔다면 이는 훨씬 더 심각하고 정밀한 대응이 필요한 '누전 사고' 신호입니다. 누전은 전선 피복이 손상되어 전류가 엉뚱한 곳으로 새고 있다는 뜻이므로, 화재와 감전의 위험이 최고조에 달한 상태입니다. 이때는 집안의 모든 가전제품 플러그를 뽑은 상태에서 '메인 차단기'를 먼저 올리고, 그 후 '배선 차단기'를 하나씩 차례로 올려보며 어떤 회로에서 메인 차단기를 다시 떨어뜨리는지 확인해야 합니다. 특정 배선 차단기를 올릴 때 메인이 다시 내려간다면 바로 그 선로가 '누전 지점'입니다. 모든 가전제품을 뽑았음에도 차단기가 올라가지 않는다면 이는 벽 내부 배선이나 콘센트 자체의 습기 및 부식 문제이므로, 일반인이 해결하려 하기보다 즉시 자격을 갖춘 전기 기술자를 호출하여 '절연 저항 측정' 등의 정밀 진단을 받아야 합니다. 차단기를 억지로 고정하여 사용하려 하는 행위는 안전장치를 무력화하여 '대형 화재'를 초청하는 매우 위험한 행위임을 명심해야 합니다.



결론

지금까지 우리 집 전기의 심장부인 두꺼비집, 즉 분전함의 기본적인 역할부터, 메인 차단기와 배선 차단기의 명확한 기능 차이, 그리고 차단기가 내려갔을 때의 실질적인 대처 순서까지 자세히 살펴보았습니다. 분전함은 복잡해 보이지만, 그 원리를 이해하고 나면 우리 집의 전기 안전 상태를 한눈에 파악할 수 있는 고마운 장치입니다. 이번 저의 포스팅을 통해 독자님께서 가정 내 전기 안전의 중요성을 다시 한번 깨닫고, 비상 상황 발생 시 당황하지 않고 현명하게 대처하시기를 바랍니다! 언제나 안전한 전기 사용으로 평안한 일상을 누리시기를 바라며 이번 포스팅을 마치겠습니다.
